Ülekoormuse kontrollimiseks kasutatakse piloot-AIDS-iga tasakaalustusventiile. Hüdrauliline solenoidklapp võimaldab vaba voolu suunaventiililt koormusele, samal ajal kui otsetoimiv piloot-abikaitseklapp juhib voolu pordist 1 porti 2. Ppordis 3 asuv piloot-abiseade vähendab kaitseklapi tõhusat seadistust pöörlema ​​pilootarvuga määratud kiirusega.

Muud ventiili nimetused hõlmavad liikumisjuhtimisventiile ja ekstsentrikklappe.

Tasakaalustusventiili seadistusväärtus peaks olema vähemalt 1,3 korda suurem kui suure koormuse indutseeritud rõhk.

Seadistuse vähendamiseks ja koormuse vabastamiseks keerake reguleerimist päripäeva.

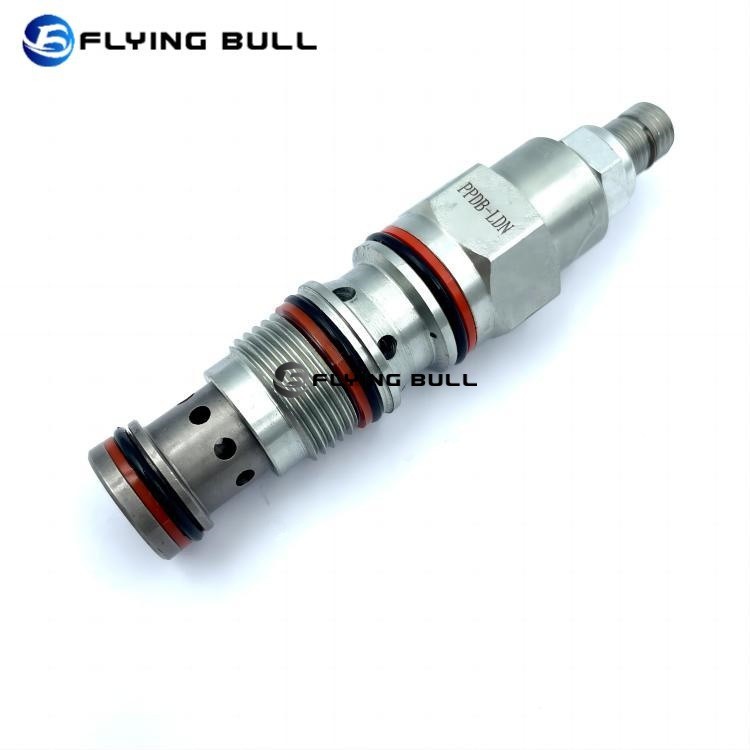

Hüdrauliline solenoidklapp PPDB-LDN on seatud päripäeva rõhule alla 200 psi (14 baari).

Vasturõhk õliavale 2 suurendab efektiivse rõhu vähendamise seadistust suhtega 1 pluss plii suhe korrutatuna vasturõhuga.

Kui ventiil on seatud standardasendisse, lähtestage rohkem kui 85% seatud rõhust. Standardse seaderõhu seadistamine allapoole võib põhjustada lähtestamisprotsendi vähenemist.

Ventiilil ei ole pilootsektsioonis eesmist tihendit ja see töötab 1000 psi (45 ml/min) portide 2 ja 3 vahel. Rõhul @70 bar kuni 3in³/min. Kui läbida. Ja klapisilindri lekkekatse.

EPDM-tihendiga pooli saab kasutada fosfaatestri lahust sisaldavates süsteemides. Kokkupuude naftapõhiste vedelike, õlide ja määrdeainetega võib tihendeid kahjustada.

Vastukaalu kasti asendatud hüdrojõuklapi saab paigaldada otse täiturmehhanismi korpusesse töödeldud õõnsusse, et suurendada kaitset ja suurendada ahela jäikust.

Tagasilöögiklapi avanemisrõhku on kahte tüüpi. Kasutage kontrollimiseks 25 psi (1,7 baari) rõhku, välja arvatud juhul, kui on muret täiturmehhanismi kavitatsiooni pärast.

Kõik kolme pordiga vastukaal, koormuse juhtimine ja piloot avatud kontrollpool on füüsiliselt vahetatavad (st sama voolutee, sama kamber teatud riiuli suuruse jaoks).

Korrosioonikindlad kassettventiilid on ette nähtud kasutamiseks söövitavates keskkondades ja on identifitseeritud tüübikoodi järelliitega/AP (välistele roostevabast terasest osadele) või tüübikoodi järelliidetega/LH (välistele tsingitud nikkeldetailidele).

Kuum tags: hüdrauliline solenoidventiil, Hiina hüdrauliliste solenoidventiilide tootjad, tarnijad, tehas
